รอกหางโค้ง(มักเรียกกันว่า "กลองเปลี่ยนทิศทาง" หรือ "กลองคู่มือ" ในภาษาจีน) เป็นองค์ประกอบสำคัญในระบบสายพานลำเลียงเข็มขัด ฟังก์ชั่นหลักของมันคือการเปลี่ยนทิศทางการวิ่งของสายพานลำเลียงและเพิ่มประสิทธิภาพมุมสัมผัสด้วยดรัมไดรฟ์เพื่อให้มั่นใจถึงความเสถียรและประสิทธิภาพของกระบวนการลำเลียง ต่อไปนี้เป็นภาพรวมโดยละเอียด:
ฟังก์ชั่นหลักและบทบาท
การควบคุมทิศทาง:ในฐานะที่เป็นองค์ประกอบหลักที่หางของลำเลียงลูกรอกโค้งงอหางช่วยให้สายพานลำเลียงสามารถสร้างวงจรวงปิดผ่านการเปลี่ยนเส้นทางทางกายภาพการขนส่งวัสดุจากปลายปล่อยกลับไปที่ปลายให้อาหาร ตัวอย่างเช่นในการลำเลียงทางไกลในเหมืองหรือพอร์ตมันสามารถชี้นำเข็มขัดรอบเส้นทางโค้งได้หลีกเลี่ยงความตึงเครียดที่ไม่สม่ำเสมอที่เกิดจากส่วนตรงที่ยาวมากเกินไป
เพิ่มประสิทธิภาพการส่งผ่าน:โดยการกดเข็มขัดสายพานลำเลียงรอกหางโค้งสามารถเพิ่มมุมห่อ (พื้นที่สัมผัส) ด้วยรอกหัวซึ่งจะช่วยเพิ่มแรงเสียดทานและลดความเสี่ยงของการลื่นของเข็มขัด ตัวอย่างเช่นในสภาพแวดล้อมที่ชื้นหรือเต็มไปด้วยฝุ่นกลองเปลี่ยนทิศทางด้วยยางหรือการเคลือบยางเซรามิกสามารถเพิ่มความน่าเชื่อถือในการส่งผ่านอย่างมีนัยสำคัญ
การตึงเครียดเสริม:ในการออกแบบบางอย่างรอกโค้งงอหางร่วมมือกับอุปกรณ์ที่มีความตึงเพื่อปรับความตึงเครียดของสายพานโดยปรับตำแหน่งเพื่อให้มั่นใจว่าเข็มขัดจะอยู่ในสภาพการทำงานที่ดีที่สุดเสมอ
โครงสร้างและการออกแบบวัสดุ

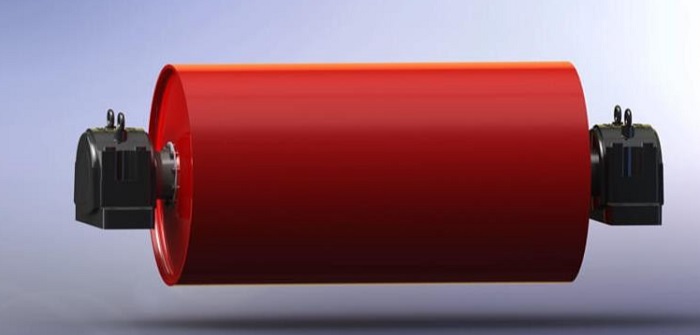

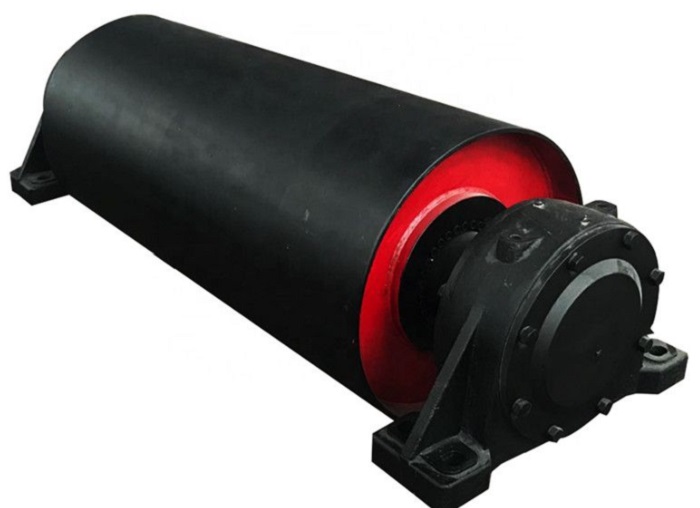

โครงสร้างพื้นฐาน:โดยทั่วไปแล้วกลองที่เปลี่ยนทิศทางประกอบด้วยสี่ส่วน: เพลา, แบริ่งที่อยู่อาศัย, เว็บและกระบอกสูบ กระบอกสูบทำจากท่อเหล็กไร้รอยต่อหรือโครงสร้างรอยเชื่อมและพื้นผิวของมันสามารถปกคลุมด้วยวัสดุเช่นยางหรือเซรามิกเพื่อเพิ่มความต้านทานการสึกหรอและแรงเสียดทาน ตัวอย่างเช่นการเคลือบเซรามิกสามารถยืดอายุการใช้งานของกลองได้ 10 ครั้งทำให้เหมาะสำหรับสภาพแวดล้อมที่สวมใส่สูง
ตลับลูกปืนและหล่อลื่น:ตลับลูกปืนลูกกลิ้งทรงกลมส่วนใหญ่จะใช้ในตัวเรือนแบริ่งทำให้มีมุมเบี่ยงเบนบางอย่างเพื่อให้แน่ใจว่ากลองหมุนได้อย่างยืดหยุ่นแม้ภายใต้สภาพการทำงานที่ซับซ้อน การเพิ่มจาระบีที่ใช้ลิเธียมเป็นปกติเป็นขั้นตอนการบำรุงรักษาที่สำคัญ
การจำแนกประเภทและข้อมูลจำเพาะ:จำแนกตามความสามารถในการโหลดเป็นประเภทแสงปานกลางและหนัก ชนิดแสง: แบริ่งเจาะเส้นผ่าศูนย์กลาง 50-100 มม. เหมาะสำหรับสายพานขนาดเล็ก ประเภทปานกลาง: เส้นผ่านศูนย์กลางเจาะ 120-180 มม., ทั่วไปในสถานการณ์อุตสาหกรรมทั่วไป; ประเภทหนัก: เส้นผ่านศูนย์กลางเจาะ 200-260 มม. ใช้ในสภาพแวดล้อมที่มีน้ำหนักมากเช่นเหมือง
สถานการณ์แอปพลิเคชัน
สาขาอุตสาหกรรม:ใช้กันอย่างแพร่หลายในเหมืองพอร์ตโรงไฟฟ้าโรงงานปูนซีเมนต์ ฯลฯ ตัวอย่างเช่นในการลำเลียงถ่านหินกลองที่เปลี่ยนทิศทางสามารถนำเข็มขัดไปรอบ ๆ สิ่งกีดขวางในขณะที่ทนต่อผลกระทบของวัสดุขนาดใหญ่
การปรับตัวให้เข้ากับสภาพแวดล้อมพิเศษ:ในสภาพแวดล้อมที่มีความชื้นสูงหรือโคลนการออกแบบที่ปิดผนึกและวัสดุทนต่อการกัดกร่อน (เช่นสแตนเลส) สามารถป้องกันการเกิดสนิมส่วนประกอบได้ ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นโครงสร้างขนาดกะทัดรัดจะช่วยลดการสะสมของวัสดุทำให้มั่นใจได้ว่าการทำงานที่มั่นคงในระยะยาว
การออกแบบใหม่:กลองที่เปลี่ยนทิศทางบางอย่างใช้เทคโนโลยีรอกหางที่ปรับได้ (เช่นการออกแบบที่จดสิทธิบัตร) ซึ่งปรับตำแหน่งเข็มขัดผ่านอุปกรณ์กลไกหรือไฮดรอลิกแบบไดนามิกเพื่อลดการเบี่ยงเบนและการสึกหรอ
การบำรุงรักษาและปัญหาทั่วไป
การตรวจสอบเป็นประจำ:ตรวจสอบความยืดหยุ่นในการหมุนอุณหภูมิแบริ่งและการเบี่ยงเบนสายพาน ทำความสะอาดและหล่อลื่นโดยการถอดวัสดุที่ยึดติดบนพื้นผิวกลองและเติมน้ำมันหล่อลื่นทุก 500 ชั่วโมงทำงาน
ข้อบกพร่องทั่วไปและการตอบโต้:การกักเก็บวัสดุ: วัสดุที่ติดอยู่ระหว่างเข็มขัดและกลองอาจทำให้เกิดการฉีกขาดของสายพานหรือความเสียหายของกลองซึ่งต้องมีการติดตั้งเครื่องขูดหรืออุปกรณ์ต่อต้านการเข้า; การสวมใส่ของการเคลือบ: การเปลี่ยนชั้นเคลือบอย่างรุนแรงเพื่อหลีกเลี่ยงการสัมผัสโลหะโดยตรงที่นำไปสู่การลื่นไถล
รอกหางโค้งเป็น "ศูนย์กลางพวงมาลัย" ของระบบสายพานลำเลียงและการออกแบบส่งผลโดยตรงต่อประสิทธิภาพการถ่ายทอดและอายุการใช้งานอุปกรณ์ โดยการเลือกอย่างเหมาะสม (เช่นการใช้การเคลือบเซรามิกสำหรับการสึกหรอสูง) และทำการบำรุงรักษาเป็นประจำ (เช่นการหล่อลื่นและการทำความสะอาด) ประสิทธิภาพของมันสามารถขยายได้สูงสุด ด้วยการพัฒนาระบบอัตโนมัติอุตสาหกรรมการออกแบบที่เป็นนวัตกรรมเช่นรอกหางที่ปรับได้ได้ปรับปรุงการปรับตัวให้ดีขึ้นทำให้สามารถมีบทบาทหลักในการจัดการวัสดุที่ทันสมัยต่อไป
