เข็มขัดสายพานลำเลียงสิ่งทอตรง(เรียกอีกอย่างว่าแกนผ้าผืนตรงตรงสายพานลำเลียง) มีโครงสร้างการทอผ้า weft-weving ที่เป็นเอกลักษณ์-ด้วยเส้นด้ายวิปริตที่อยู่ในแนวตรงไปตามทิศทางการลำเลียงและเส้นด้ายผ้าเชื่อมต่อกันอย่างต่อเนื่อง การออกแบบนี้ทำให้พวกเขาได้เปรียบอย่างมีนัยสำคัญเหนือสายพานลำเลียงแบบดั้งเดิม (เช่นเข็มขัดสายเหล็กสายพานแผ่นผ้าใบธรรมดาสายพาน PVC และเข็มขัดโพลีเอสเตอร์) ในการต่อต้านการฉีกขาดความสามารถในการปรับตัวและความคุ้มค่า คุณสมบัติเชิงโครงสร้างและวัสดุที่แตกต่างกันทำให้เหมาะสำหรับทุ่งนาเช่นการขุดเหมืองหินและการลำเลียงวัสดุจำนวนมาก - scenarios ที่เข็มขัดแบบดั้งเดิมมักจะล้มเหลวก่อนเวลาอันควร
1. การออกแบบโครงสร้าง: แกนกลางของความต้านทานการตัดและการฉีกขาด

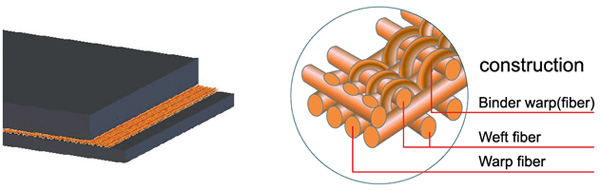

นวัตกรรมที่สำคัญของเข็มขัดเหล่านี้อยู่ในโครงสร้างผ้าบิดตรงของพวกเขา:
เส้นด้ายวาร์ป:เส้นใยที่มีความแข็งแรงสูง (เช่นอารามิดโพลีเอสเตอร์) จัดเรียงตรงและขนานไปตามความยาวของสายพาน สิ่งนี้จะช่วยลด "crimp" ในผ้าทอแบบดั้งเดิมเพิ่มประสิทธิภาพการรับน้ำหนักมากที่สุดและลดการยืดตัวที่เกิดจากความตึงเครียด
เส้นด้ายผ้า:เส้นใยตามขวาง (เช่นไนล่อน) เป็นชั้นตั้งฉากกับเส้นด้ายวาร์ปให้ความมั่นคงด้านข้างเพื่อป้องกันการฉีกขาดตามขวาง
กลไกการเชื่อมต่อ:การเชื่อมต่อเส้นด้ายผสมผสานระหว่างวิปริตและผ้าล็อคไว้ในโครงสร้างที่เข้มงวดซึ่งกระจายความเครียดอย่างสม่ำเสมอและหยุดการแพร่กระจาย
โครงสร้างนี้ให้ความต้านทานต่อการฉีกขาดได้ดีกว่าเข็มขัดหลายชั้นแบบดั้งเดิม 2-3 เท่าทำให้เหมาะสำหรับการถ่ายทอดวัสดุที่คมชัดหรือขัดเช่นหินเศษโลหะหรือแก้ว
2. การยืดตัวต่ำและความเสถียรสูง: เหมาะสำหรับการลำเลียงทางไกล/แรงตึงสูง
สายพานแปรปรวนแบบตรงนั้นมีความยืดหยุ่นต่ำและมีความเสถียรสูงการทำเคลมความต้องการทางไกลหรือความตึงเครียดสูง:
การยืดตัวต่ำ:พวกเขาแสดงการคืบคลานน้อยที่สุด (การยืดตัวภายใต้ภาระที่ยั่งยืน) ลดความจำเป็นในการปรับความตึงเครียดบ่อยครั้ง
ความต้านทานต่อแรงกระแทก:โครงสร้างที่เข้มงวดของพวกเขาดูดซับผลกระทบจากเศษซากที่ตกลงมาหรือโหลดหนักป้องกันการเจาะและการปนเปื้อน
ความทนทาน:การสึกหรอที่ลดลงจะขยายอายุการใช้งานของพวกเขาถึง 2-3 เท่าของเข็มขัดแบบดั้งเดิมในสถานการณ์ที่มีความต้องการสูง
โดยเฉพาะอย่างยิ่งการยืดตัวต่ำจะรักษาความตึงเครียดที่มั่นคงการเบี่ยงเบนและการสึกหรอของขอบ (เช่นการเบี่ยงเบนลดลงจาก± 150 มม. เป็น± 30 มม. ในกรณี) พวกเขาตรงกับสายพานสายเหล็กที่มีความเสถียร แต่มีน้ำหนักเบากว่า 40% (ข้อมูลจำเพาะเดียวกัน) ลดภาระมอเตอร์ไดรฟ์และประหยัดได้ 10-15% ในไฟฟ้าประจำปี
3. ความเข้ากันได้ของวัสดุที่แข็งแกร่ง: ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง
เข็มขัดเหล่านี้นำเสนอการผสมผสานวัสดุที่ยืดหยุ่นเพื่อจัดการกับเงื่อนไขที่รุนแรง (อุณหภูมิสูง/ต่ำการกัดกร่อน ฯลฯ ):
เส้นใยหลัก:อารามิด (ความต้านทานอุณหภูมิ) คาร์บอนไฟเบอร์ (คุณสมบัติต้านการต้าน) หรือเส้นใยแก้ว (ความทนทานต่ออุณหภูมิสูง)
ครอบคลุมเลเยอร์:โพลียูรีเทน (ทนต่อการสึกหรอ), ยางไนไตรล์ (กันน้ำมัน) หรือสารเคลือบเซรามิก (ทนอุณหภูมิสูง) ปรับให้เข้ากับสถานการณ์ที่หลากหลาย
ตัวอย่าง ได้แก่ :แกนใยแก้วที่มีการเคลือบเซรามิก (มี> 300 ℃สำหรับการลำเลียงตะกรันเหล็ก); รุ่นยางทนเย็น (ปรับให้เข้ากับสภาพแวดล้อม -40 ℃ขั้วโลก); และเข็มขัดที่ฝังคาร์บอนไฟเบอร์ (ป้องกันการต้านพื้นผิว <10⁹Ω) สำหรับการตั้งค่าระเบิดเช่นเหมืองถ่านหินหรือการบำบัดของเสีย
4. ความยืดหยุ่นน้ำหนักเบา +: การลดภาระอุปกรณ์และข้อ จำกัด เส้นทาง
ด้วยแกนไฟเบอร์เข็มขัดเหล่านี้มีน้ำหนักเพียง 60–70% ของสายพานเหล็กที่มีความแข็งแรงเท่ากัน ความยืดหยุ่นสูงของพวกเขาปรับให้เข้ากับเส้นทางที่ซับซ้อน (โค้ง, เอียง) - e.g. แทนที่ลูกกลิ้งโลหะในเตาเผาเพื่อการถ่ายโอนส่วนโค้ง
ความยืดหยุ่นนี้ช่วยลดข้อ จำกัด ของอุปกรณ์ในการถ่ายทอดเส้นทางลดค่าใช้จ่ายในการติดตั้ง (เช่นการประหยัด 30% โดยการเปลี่ยนลูกกลิ้งในกรณี) ในระยะสั้นสายหลายรอบ (เช่นการเรียงลำดับของเสียอิเล็กทรอนิกส์) น้ำหนักเบาของพวกเขายังช่วยลดการสึกหรอของล้อขับเคลื่อนอายุการใช้งาน
5. ค่าบำรุงรักษาต่ำ: การซ่อมแซมในท้องถิ่นง่ายๆ
ด้วยการออกแบบผ้าแบบแยกส่วนความเสียหายในท้องถิ่น (เช่นการฉีกขาดขอบ, รอยขีดข่วนพื้นผิว) สามารถแก้ไขได้อย่างรวดเร็วด้วยตัวยึดเชิงกล - ไม่จำเป็นต้องเปลี่ยนอย่างเต็มที่
การซ่อมแซมชิ้นส่วนที่เสียหายใช้เวลาเพียง 30 นาทีลดเวลาหยุดทำงาน 80% เลเยอร์ผ้ายังหยุดความเสียหายจากการแพร่กระจายเพิ่มขึ้นเป็นสองเท่าหรืออายุการใช้งานสามเท่าเมื่อเทียบกับเข็มขัดธรรมดา (เช่นการถ่ายทอดชีวิตที่ขยายเวลาจาก 6 เดือนถึง 2 ปี)
6. สถานการณ์ที่ใช้งานได้: ที่เข็มขัดแบบดั้งเดิม "ล้มเหลว"
เข็มขัดบิดตรงที่มีประสิทธิภาพสูงกว่าแบบดั้งเดิมใน:
การขุด/เหมืองหิน:การถ่ายทอดแร่หรือกรวดบดที่คมชัด ทำหน้าที่เป็นสายพานป้อนภายใต้เครื่องบดหลัก (โซนผลกระทบที่รุนแรง)
ขยะ/รีไซเคิล:การจัดการของเสียผสมกับชิ้นส่วนโลหะหรือแก้ว
การก่อสร้าง:การเคลื่อนย้ายมวลรวมบล็อกคอนกรีตหรือขยะรื้อถอน
การผลิตพลังงาน: การถ่ายทอดถ่านหินหรือชีวมวลที่มีฤทธิ์กัดกร่อนสูง
7. เคล็ดลับการเลือกและการบำรุงรักษา
จับคู่ความแข็งแรงในการโหลด:เลือกเข็มขัดที่มีความต้านทานแรงดึงขั้นต่ำ (เช่น 2000 n/mm สำหรับเข็มขัดที่ใช้ aramid) เกินความตึงเครียดแอปพลิเคชันสูงสุด
พิจารณาเส้นผ่านศูนย์กลางของกลอง:เข็มขัดที่หนาขึ้นต้องการกลองขนาดใหญ่เพื่อหลีกเลี่ยงความเครียดการดัดงอมากเกินไปซึ่งทำให้แกนลดลง
การตรวจสอบเป็นประจำ:ตรวจสอบการตัดการสึกหรอหรือการปนเปื้อน (โดยเฉพาะที่ข้อต่อ) ใช้เครื่องมือเอ็กซเรย์หรือภาพเพื่อตรวจจับความเสียหายที่ซ่อนอยู่
ในสาระสำคัญเข็มขัดสายพานลำเลียงสิ่งทอตรง’ข้อดีเกิดขึ้นจากการทำงานร่วมกันของ "โครงสร้าง-วัสดุ-ประสิทธิภาพ": เส้นด้ายแปรปรวนที่มีความหนาแน่นสูงช่วยเพิ่มความต้านทานการฉีกขาด/แรงดึง วัสดุที่หลากหลายปรับให้เข้ากับสุดขั้ว และความยืดหยุ่นที่มีน้ำหนักเบาช่วยลดภาระของระบบ สำหรับงานที่ยาก-การรวบรวมวัสดุที่คมชัด (การขุด, เศษเหล็ก), ยั่งยืนอุณหภูมิสูง (โรงงานเหล็ก, เหมืองขั้วโลก), การจัดการความตึงเครียดสูงในระยะยาว (เหมืองถ่านหิน, โรงไฟฟ้า) หรือการนำทางที่ซับซ้อน (การเรียงลำดับของเสีย
