ลูกรอกโค้งหาง

Hubei Xin Aneng ให้การรับประกันขั้นต่ำ 5 ปีสำหรับรอก Tail Bend มาตรฐาน เราเน้นบริหารจัดการการผลิตลงไปถึงความสะอาดของพื้นโรงงาน เราเชื่อว่าการจัดการการผลิตสะท้อนถึงคุณภาพของผลิตภัณฑ์ มีเพียงการยึดมั่นในมาตรฐานที่เข้มงวดเท่านั้นที่เราจะสามารถผลิตผลิตภัณฑ์คุณภาพสูงและให้บริการลูกค้าได้อย่างมีประสิทธิภาพ การควบคุมคุณภาพของเราไม่เพียงสะท้อนให้เห็นในการออกแบบเท่านั้น แต่ยังรวมถึงการจัดหาวัตถุดิบ ทักษะและการฝึกอบรมคุณภาพของพนักงาน ความแม่นยำของอุปกรณ์การผลิต ฯลฯ ด้วยการนำเสนอผลิตภัณฑ์และบริการคุณภาพสูง เราหวังว่าจะเติบโตไปพร้อมกับลูกค้าของเราและเป็นประโยชน์ต่อผู้ใช้ของพันธมิตรของเรา

ส่งคำถาม

รายละเอียดสินค้า

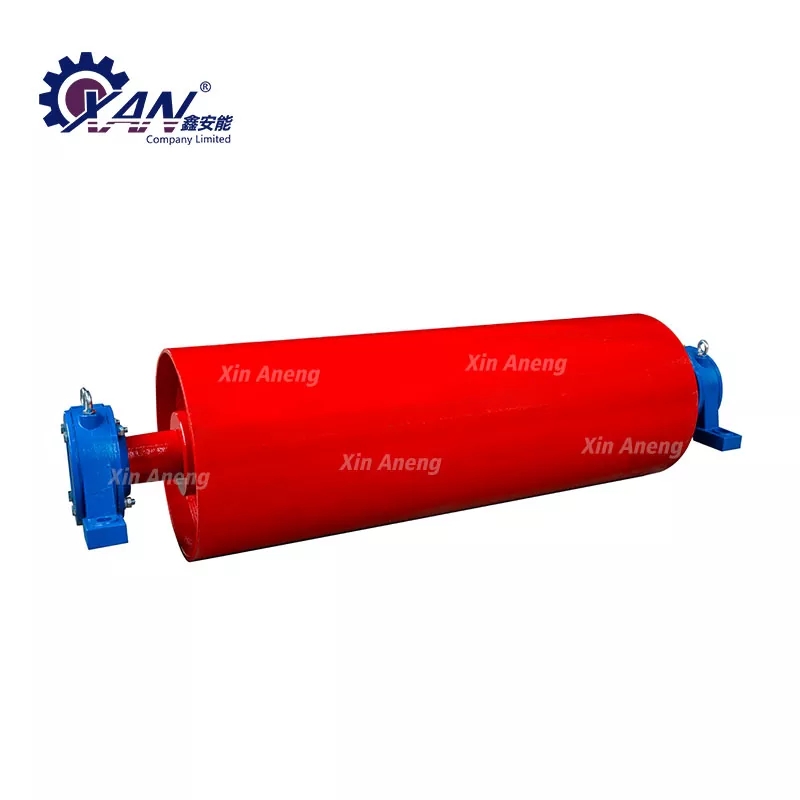

ลูกรอกโค้งหาง ของ Xin Aneng หรือที่เรียกว่าลูกกลิ้งเปลี่ยนเส้นทาง เป็นส่วนสำคัญของระบบสายพานลำเลียง หน้าที่หลักคือเปลี่ยนทิศทางของรอกหางโค้งของ Xin Aneng เพื่อให้สามารถขนส่งสิ่งของไปในทิศทางตรงกันข้ามได้ ในระบบสายพานลำเลียง รอกหางโค้งของ Xin Aneng ถูกนำมาใช้กันอย่างแพร่หลายในสถานที่ต่างๆ โดยมีบทบาทสำคัญในการรับประกันความเสถียรและความแม่นยำของวัสดุในระหว่างการขนส่ง

หลักการทำงานของรอกหางโค้งของ Xin Aneng คือหลังจากที่มอเตอร์สตาร์ทแล้ว รอกหางโค้งของ Xin Aneng ก็เริ่มหมุน วัสดุจะเข้าสู่ดรัมเปลี่ยนเส้นทางตามการเคลื่อนไหวของดรัม และถูกนำไปที่ด้านหนึ่งของดรัม ในกระบวนการนี้ ทิศทางการเคลื่อนที่ของวัสดุจะเปลี่ยนไป ทำให้เกิดการเปลี่ยนแปลงในทิศทางการลำเลียง

นอกจากนี้ Tail Bend Pulley ของ Xin Aneng ยังเหมาะสำหรับการเปลี่ยนสายพานลำเลียง เช่น การทำเหมืองถ่านหิน ทองคำ เหมืองหิน โรงสีหินหรือหิน โรงไฟฟ้า โรงงานปูนซีเมนต์ โรงถลุงเหล็ก โรงล้างถ่านหิน งานเกลือ โรงปุ๋ย สิ่งอำนวยความสะดวกของท่าเรือหรือสนามบิน สายพานลำเลียงแบบราง Overland และอื่นๆ ในสถานการณ์เหล่านี้ มู่เล่ย์โค้งหางของ Xin Aneng สามารถนำทางวัสดุให้หมุนได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงความราบรื่นและความมั่นคงของวัสดุในระหว่างการขนส่ง

ควรสังเกตว่าการออกแบบและการเลือกรอก Tail Bend ของ Xin Aneng จำเป็นต้องได้รับการพิจารณาตามระบบสายพานลำเลียงและสถานการณ์การใช้งานเฉพาะ ตัวอย่างเช่น ปัจจัยต่างๆ เช่น ความกว้างของสายพานลำเลียง ความเร็ว ประเภทวัสดุ ฯลฯ จำเป็นต้องได้รับการพิจารณาเพื่อให้แน่ใจว่ารอกหางโค้งของ Xin Aneng สามารถตอบสนองความต้องการที่แท้จริงได้ ในขณะเดียวกัน จำเป็นต้องมีการบำรุงรักษาและการตรวจสอบอย่างสม่ำเสมอระหว่างการใช้งาน เพื่อให้มั่นใจว่าการทำงานปกติและยืดอายุการใช้งาน

หลังจากประกอบดรัมแล้ว ความคลาดเคลื่อนการหมุนหนีศูนย์ในแนวรัศมีของวงกลมด้านนอกจะต้องเป็นไปตามข้อกำหนดในตารางด้านล่าง

หน่วย：มม

ลูกรอกD		200~800	1,000~1,600	1800
ความทนทานต่อการหมุนหนีศูนย์แบบวงกลมเรเดียล	รอกไม่ล้าหลัง รอก	0.6	1.0	1.5
ความทนทานต่อการหมุนหนีศูนย์แบบวงกลมเรเดียล	ลูกรอกล้าหลัง	1.1	1.5	2.0

D	D	A	L	L1	L2	I	M	H	D	B	ดีเอส
500	501	850	600	600	505	115	71	23	16	55	55
650	501	1000	750	750	582	125	91	23	16	72	72
650	531	1000	750	750	732	175	91	23	17	71	71
500	504	1300	950	800	771	175	130	23	91	71	91
	631				871	115	130	23	91	91	91
	601				900	225	140	23	110	91	110
1000	531	1500	1150	1300	871	255	170	23	120	110	110
	601				200	225	140	23	110	110	110
	1000				1000	225	130	23	150	150	150
1220	531	1750	1400	1350	1025	225	130	33	110	110	110
	601				1058	275	220	33	150	120	110
	1000				1065	235	170	33	170	110	120
	1250				1150	235	180	33	140	150	110
1420	801	2000	1600	1450	1150	275	130	E3	110	120	150
	1000				1190	215	140	E3	110	110	110
	1250				1150	235	130	E3	150	150	170
	1400				1300	335	200	E3	160	110	150

ตลับลูกปืนรอกเป็นตลับลูกปืน FAG หรือ SKF

พารามิเตอร์ทางเทคนิคหลักของการส่ายของดรัม-เรเดียลของวงกลมด้านนอกของดรัม

ลูกรอกโค้งหาง

φ≤800mm≤1.05มม

φ> 800 มม. ≤1.40 มม

ขับลูกรอก

φ≤800mm≤1.05มม

φ> 800 มม. ≤1.40 มม

ความแม่นยำของความสมดุลแบบคงที่ G40

โรงงานของเรา:

บริษัทของเรามีระบบประกันคุณภาพที่ครอบคลุม ก่อนเริ่มการผลิต เราจะส่งแผนการประกันคุณภาพที่ครอบคลุมสำหรับโครงการนี้ แผนนี้ประกอบด้วยขั้นตอนการประกันคุณภาพ วิธีการขององค์กร คุณสมบัติของบุคลากรที่เกี่ยวข้อง และการควบคุมสำหรับกิจกรรมทั้งหมดที่ส่งผลต่อคุณภาพของโครงการ เช่น การออกแบบ การจัดซื้อ การผลิต การขนส่ง การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษา เรามีบุคลากรที่ทุ่มเทรับผิดชอบกิจกรรมการประกันคุณภาพ
