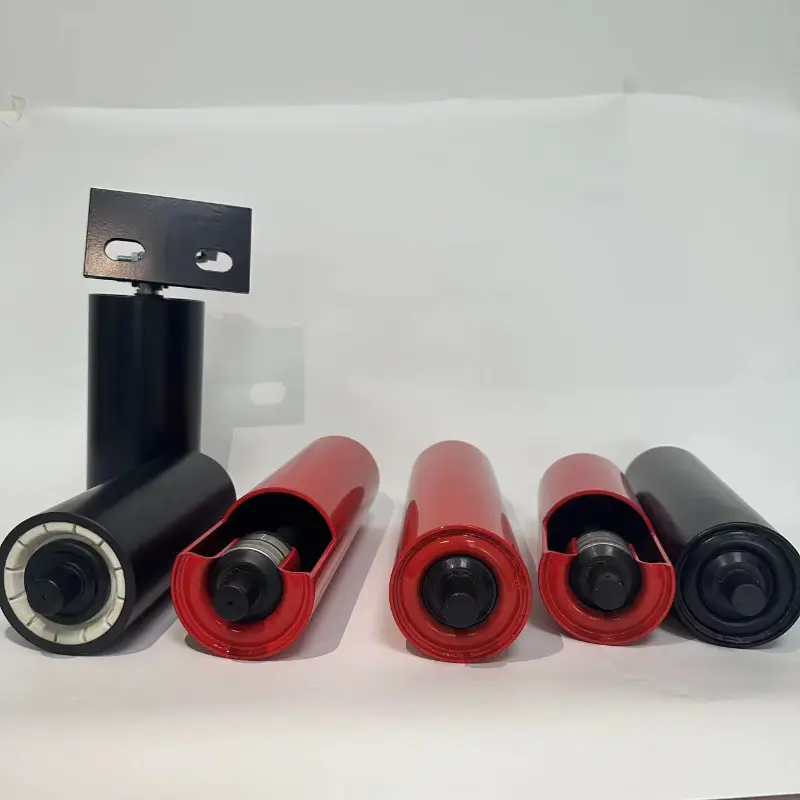

ลูกกลิ้งลำเลียงเป็นส่วนสำคัญของสายพานลำเลียงซึ่งมีหลายประเภทและปริมาณมากซึ่งสามารถรองรับน้ำหนักของสายพานลำเลียงและวัสดุได้ โดยคิดเป็น 35% ของต้นทุนรวมของสายพานลำเลียง และสร้างความต้านทานมากกว่า 70% ดังนั้นคุณภาพของไอเดลอร์จึงมีความสำคัญอย่างยิ่ง
หน้าที่ของลูกกลิ้งไอเดลอร์คือการรองรับสายพานลำเลียงและน้ำหนักของวัสดุ ลูกกลิ้งจะต้องมีความยืดหยุ่นและเชื่อถือได้ การลดแรงเสียดทานระหว่างสายพานกับตัวเดินเบามีบทบาทสำคัญในอายุการใช้งานของสายพาน ซึ่งคิดเป็นสัดส่วนมากกว่า 35% ของต้นทุนสายพานลำเลียงทั้งหมด แม้ว่าไอเดลอร์จะเป็นส่วนประกอบขนาดเล็กในสายพานลำเลียงและมีโครงสร้างไม่ซับซ้อน แต่ก็ไม่ใช่เรื่องง่ายในการผลิตไอเดลอร์คุณภาพสูง
ลูกกลิ้งสามารถแบ่งออกเป็นชุดลูกกลิ้งรองรับ ชุดลูกกลิ้งปรับแนวได้เอง และกลุ่มลูกกลิ้งกระแทกตามการใช้งาน
ลูกกลิ้งลำเลียงมีสองประเภทหลัก: ลูกกลิ้งรับน้ำหนักและลูกกลิ้งส่งคืน ลูกกลิ้งรับน้ำหนัก (บางครั้งเรียกว่าลูกกลิ้งแบบราง) รองรับสายพานลำเลียงที่ขนวัสดุ ในขณะที่ลูกกลิ้งกลับใช้เพื่อรองรับสายพานที่ไม่มีการโหลด
|
ความกว้างของสายพาน(มิลลิเมตร) |
เส้นผ่านศูนย์กลาง |
เพลา |
ความยาว(มิลลิเมตร) |
|
|
ลูกกลิ้งกลับแบบแบน |
ลูกกลิ้งรางน้ำ |
|||
|
500,650,800,100,1200,1400 |
89 |
20 |
600,750,950,1150,1400,1600 |
200,250,315,380,465,530 |
|
500,650,800,1000,1200 |
108 |
600,750,950,1150,1400 |
200,250,315,380,465 |
|
|
500,650,800,1000,1200,1400 |
133 |
600,750,950 |
200,250,315,380,465,530 |
|
|
500,650,800,1000,1200,1400,1600 |
89 |
25 |
600,750,950,1150,1400,1600,1800 |
380,465,530,600 |
|
500,650,800,1000,1200,1400,1600 |
108 |
600,750,950,1150,1400,1600,1800 |
380,465,530,600 |
|
|
650,800,1000,1200,1400,1600,1800,2000 |
133 |
750,950,1150,1400,1600,1800,2000,2200 |
380,465,530,600,750 |
|
|
1,000,1200,1400,1600,1800 |
159 |
1150,1400,1600,1800,2000 |
380,465,530,600,670 |
|
|
500,650,800,1000,1200,1400,1600 |
89 |
25 |
1150,1400,1600,1800 |
380,465,530,600 |
|
500,650,800,1000,1200,1400,1600 |
108 |
1150,1400,1600,1800 |
380,465,530,600 |
|
|
650,800,1000,1200,1400,1600,1800,2000 |
133 |
1150,1400,1600,1800,2000,2200 |
380,465,530,600,670,750 |
|
|
1,000,1200,1400,1600,1800 |
159 |
1150,1400,1600,1800,2000 |
380,465,530,600,670 |
|
|
1,000,1200,1400,1600 |
89 |
30 |
1150,1400,1600,1800 |
380,465,530,600 |
|
1,000,1200,1400,1600 |
108 |
1150,1400,1600,1800 |
380,465,530,600 |
|
|
1,000,1200,1400,1600,1800,2000 |
133 |
1150,1400,1600,1800,2000,2200 |
380,465,530,600,670,750 |
|
|
1,000,1200,1400,1600,1800 |
159 |
1150,1400,1600,1800,2000 |
380,465,530,600,670 |
|
|
1,000,1200,1400,1600,1800,2000 |
133 |
1150,1400,1600,1800,2000,2200 |
380,465,530,600,670,750 |
|
|
1,000,1200,1400,1600,1800 |
159 |
1150,1400,1600,1800,2000 |
380,465,530,600,670 |
|
|
1600,1800 |
159 |
40 |
1800,2000 |
600,670 |
1. ลูกกลิ้งลำเลียงคืออะไร?
สายพานลำเลียงแบบลูกกลิ้งคือชุดลูกกลิ้งที่รองรับภายในกรอบซึ่งสามารถเคลื่อนย้ายวัตถุได้ด้วยตนเอง ตามแรงโน้มถ่วง หรือด้วยกำลัง
2. ลูกกลิ้งสายพานลำเลียงทำงานอย่างไร?
โครงสร้างพื้นฐานของสายพานลำเลียงแบบลูกกลิ้งนั้นเรียบง่าย โดยมีลูกกลิ้งบางตัววางขนานกันและยึดตั้งฉากกับโครงสร้างที่ทำหน้าที่เป็นแนวทางและรองรับทั้งระบบ ลูกกลิ้งสามารถหมุนจุดยึดกับโครงสร้างซึ่งทำให้ผลิตภัณฑ์เคลื่อนที่ได้
3. หลักการพื้นฐานของสายพานลำเลียงคืออะไร?
โดยปกติแล้ว ระบบสายพานลำเลียงจะประกอบด้วยสายพานที่ขึงพาดผ่านรอกสองตัวขึ้นไป สายพานจะมีลักษณะเป็นวงปิดรอบรอกเพื่อให้สามารถหมุนได้อย่างต่อเนื่อง รอกตัวหนึ่งเรียกว่ารอกขับ ขับเคลื่อนหรือลากสายพาน เพื่อเคลื่อนย้ายสิ่งของจากที่หนึ่งไปยังอีกที่หนึ่ง
บริษัทของเรามีระบบประกันคุณภาพที่ครอบคลุม ก่อนเริ่มการผลิต เราจะส่งแผนการประกันคุณภาพที่ครอบคลุมสำหรับโครงการนี้ แผนนี้ประกอบด้วยขั้นตอนการประกันคุณภาพ วิธีการขององค์กร คุณสมบัติของบุคลากรที่เกี่ยวข้อง และการควบคุมสำหรับกิจกรรมทั้งหมดที่ส่งผลต่อคุณภาพของโครงการ เช่น การออกแบบ การจัดซื้อ การผลิต การขนส่ง การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษา เรามีบุคลากรที่ทุ่มเทรับผิดชอบกิจกรรมการประกันคุณภาพ
1.การตรวจสอบและควบคุมอุปกรณ์
2.การควบคุมอุปกรณ์หรือวัสดุที่จัดซื้อ
3.การควบคุมวัสดุ
4.การควบคุมกระบวนการพิเศษ
5. การกำกับดูแลการก่อสร้างในสถานที่
6. จุดพยานและกำหนดการที่มีคุณภาพ
