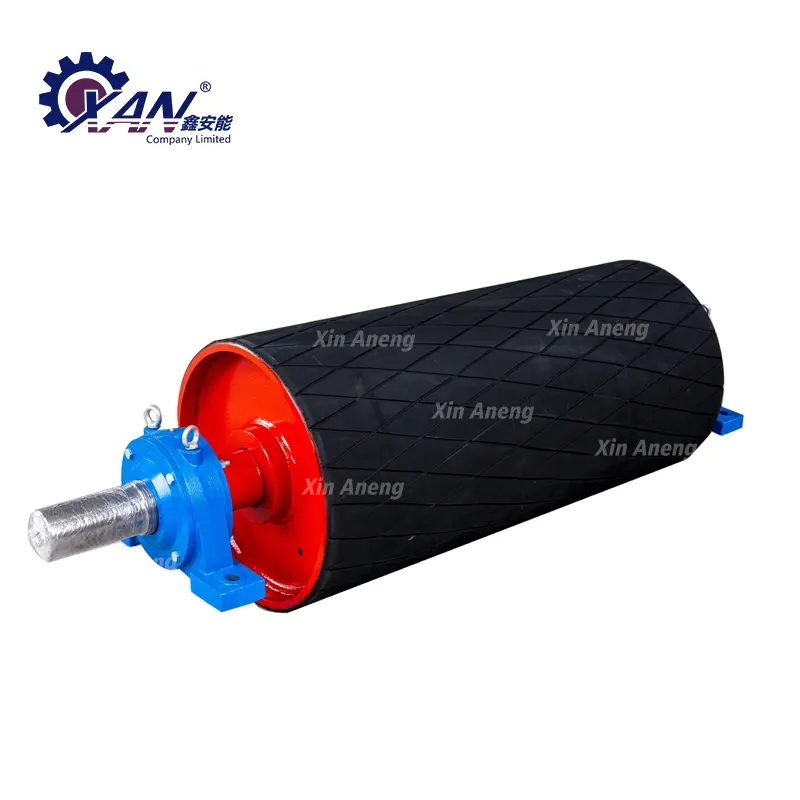

ขับลูกรอก

XAN รับประกันการรับประกันขั้นต่ำ 5 ปีสำหรับ Drive Pulley มาตรฐานทั้งหมด วิธีการก่อตัวของชั้นพื้นผิวยางคือการหุ้มยางวัลคาไนซ์ ความหนาของชั้นยางพื้นผิวของ Drive Pulley จะต้องไม่น้อยกว่า 16 มม. และความแข็งของชั้นยางพื้นผิวของลูกกลิ้งขับเคลื่อนจะต้องไม่ต่ำกว่า 70 Shore A

ส่งคำถาม

เทคโนโลยีการประมวลผลและการผลิตและวัสดุของ Drive Pulley ของ Xin Aneng

1. กระบอกสูบถูกเชื่อมโดยการเชื่อมแบบป้องกันก๊าซคาร์บอนไดออกไซด์และการเชื่อมอาร์กที่จมอยู่ใต้น้ำ และร่างกายทั้งหมดจะถูกอบอ่อนเพื่อขจัดความเครียด การเจาะรูด้านในเพื่อให้แน่ใจว่าการเชื่อมต่อระหว่างตัวเรือนล้อกับเพลา

2. เพลาขับรอกของ Xin Aneng ทำจากเหล็ก 45 คุณภาพสูง ซึ่งผ่านการกลึงหยาบและผ่านการทดสอบข้อบกพร่องล้ำเสียง จากนั้นจึงดับและปรับอุณหภูมิ จากนั้นจึงหมุนและกราวด์อย่างละเอียด

3. เพื่อให้มั่นใจในคุณภาพของดรัม ดรัมทั้งหมดจะต้องได้รับการตรวจสอบอย่างสมบูรณ์ และคุณภาพของแต่ละรอยเชื่อมของดรัมต้องได้รับการตรวจสอบโดย UT และเก็บถาวร รอยเชื่อมด้านล่างต้องได้รับการตรวจสอบด้วยการระบายสี หากมีข้อบกพร่องควรถอดออกให้ทันเวลาด้วยการเซาะร่องอาร์คคาร์บอนแล้วจึงเชื่อมใหม่

4. เพื่อให้การทำงานราบรื่น ดรัมจึงถูกวางผ่านแท่นทดสอบสมดุลแบบสถิต และการทดสอบสมดุลแบบสถิตได้ดำเนินการตามข้อกำหนดมาตรฐานอย่างเคร่งครัด การทดสอบความสมดุลแบบคงที่จะดำเนินการตามระดับ G40

5. บริษัทของเราใช้เครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิกในการตรวจจับข้อบกพร่องบนรอกไดรฟ์ของ Xin Aneng

ลูกรอกหล่อยาง

1. พื้นผิวของรอกขับทั้งหมดทำจากยางหล่อแบบแท่งปริซึม ชั้นพื้นผิวยางถูกสร้างขึ้นโดยการหุ้มยางวัลคาไนซ์ ความหนาของชั้นยางพื้นผิวไม่น้อยกว่า 14 มม. และความแข็งของชั้นยางพื้นผิวไม่น้อยกว่า Shore 70 องศา

2.พื้นผิวของ Drive Pulley เรียบลื่น ไม่ติดกาว

3.ชั้นกาวรับประกันว่าปราศจากข้อบกพร่อง เช่น การหลุดร่อนและการพองตัว คุณสมบัติทางกายภาพและทางกลของกาวด้านบนและกาวด้านล่างเป็นไปตามกฎระเบียบที่เกี่ยวข้องใน GB10595-2017

หลังจากประกอบดรัมแล้ว ความคลาดเคลื่อนการหมุนหนีศูนย์ในแนวรัศมีของวงกลมด้านนอกจะต้องเป็นไปตามข้อกำหนดในตารางด้านล่าง

หน่วย：มม

ลูกรอกD		200~800	1,000~1,600	1800
ความทนทานต่อการหมุนหนีศูนย์แบบวงกลมเรเดียล	รอกไม่ล้าหลัง รอก	0.6	1.0	1.5
ความทนทานต่อการหมุนหนีศูนย์แบบวงกลมเรเดียล	ลูกรอกล้าหลัง	1.1	1.5	2.0

ตลับลูกปืนรอกเป็นตลับลูกปืน FAG หรือ SKF

พารามิเตอร์ทางเทคนิคหลักของดรัม-เรเดียลส่ายของวงกลมด้านนอกของดรัม

ลูกรอกโค้งหาง

φ≤800mm≤1.05มม

φ> 800 มม. ≤1.40 มม

ขับลูกรอก

φ≤800mm≤1.05มม

φ> 800 มม. ≤1.40 มม

ข้อมูลจำเพาะของรอกขับ

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	ซ.ล	d	ข1	ดีเอส	แกนกลิ้ง 承	ลูกกลิ้งเรียบ 筒	ลูกกลิ้งผิวยาง 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

โรงงานของเรา:

บริษัทของเรามีระบบประกันคุณภาพที่ครอบคลุม ก่อนเริ่มการผลิต เราจะส่งแผนการประกันคุณภาพที่ครอบคลุมสำหรับโครงการนี้ แผนนี้ประกอบด้วยขั้นตอนการประกันคุณภาพ วิธีการขององค์กร คุณสมบัติของบุคลากรที่เกี่ยวข้อง และการควบคุมสำหรับกิจกรรมทั้งหมดที่ส่งผลต่อคุณภาพของโครงการ เช่น การออกแบบ การจัดซื้อ การผลิต การขนส่ง การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษา เรามีบุคลากรที่ทุ่มเทรับผิดชอบกิจกรรมการประกันคุณภาพ
