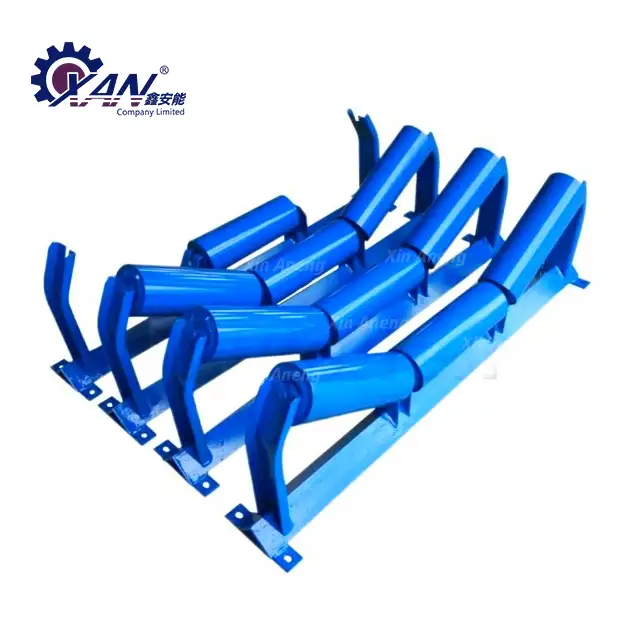

ซินอันอิงเสบียงการถือลูกกลิ้งคนขี้เกียจโซลูชันที่ออกแบบมาเพื่อรองรับด้านรับน้ำหนักของสายพานลำเลียง ในขณะเดียวกันก็ลดการหย่อนของสายพาน ความต้านทานในการทำงาน และการสึกหรอที่ไม่จำเป็น ด้วยการออกแบบที่เน้นไปที่การหมุนที่มั่นคง การปิดผนึกที่เชื่อถือได้ และการหมุนหนีศูนย์ในแนวรัศมีที่ควบคุมได้ ลูกกลิ้งเหล่านี้สามารถรองรับการใช้งานการจัดการวัสดุเทกองที่มีความต้องการสูง และได้รับการออกแบบมาสำหรับการใช้งานสูงสุด 30,000 ชั่วโมงภายใต้สภาพการทำงานปกติ
ลูกกลิ้งลำเลียงเป็นหนึ่งในองค์ประกอบที่สำคัญในระบบสายพานลำเลียงเนื่องจากลูกกลิ้งรองรับทั้งสายพานลำเลียงและวัสดุที่กำลังขนส่งอย่างต่อเนื่อง ลูกกลิ้งที่เลือกอย่างเหมาะสมจะช่วยรักษารูปร่างของสายพาน กระจายโหลด ลดแรงเสียดทาน และส่งเสริมการลำเลียงที่มั่นคง คู่มือนี้จะอธิบายวิธีการทำงานของลูกกลิ้งลำเลียง ส่วนประกอบหลัก ปัจจัยด้านประสิทธิภาพ การกำหนดค่าที่มีอยู่ ข้อควรพิจารณาในการเลือก และแนวทางปฏิบัติในการบำรุงรักษา นอกจากนี้ยังตรวจสอบว่าเหตุใดจึงควรพิจารณาความแม่นยำของลูกกลิ้ง ตลับลูกปืน การปิดผนึก คุณภาพของวัสดุ และสภาพการทำงานของสายพานลำเลียงเมื่อเลือกซัพพลายเออร์ที่ไม่ทำงาน
สารบัญ
- Roller Idler Roller คืออะไร?
- Roller Idler Roller ทำงานอย่างไร?
- ส่วนประกอบสำคัญคืออะไร?
- มันมีประโยชน์อะไรบ้าง?
- มีประเภทของคนเดินเตาะแตะประเภทใดบ้าง?
- คุณควรเลือกลูกกลิ้งที่ถูกต้องอย่างไร?
- ปัจจัยทางเทคนิคใดที่ส่งผลต่อประสิทธิภาพ?
- อายุการใช้งานของสายพานลำเลียงสามารถขยายได้อย่างไร?
- คำถามที่พบบ่อย
- บทสรุป
Roller Idler Roller คืออะไร?
ลูกกลิ้งเดินเบาแบบขนย้ายคือส่วนประกอบสายพานลำเลียงแบบหมุนที่ติดตั้งอยู่ใต้ด้านขนของสายพานลำเลียง หน้าที่หลักคือการรองรับสายพานและวัสดุเทกองที่วางอยู่บนสายพานขณะที่สายพานเคลื่อนที่ไปตามเส้นทางลำเลียง
ต่างจากรอกขับสายพานลำเลียงซึ่งให้แรงผลักดัน โดยที่ลูกกลิ้งจะให้การสนับสนุนทางกลและควบคุมการสัมผัสการกลิ้งเป็นหลัก โดยปกติลูกกลิ้งหลายตัวจะถูกจัดเรียงเป็นชุดลูกกลิ้ง ช่วยให้สายพานสามารถรักษาโปรไฟล์ที่เหมาะสมในขณะที่บรรทุกวัสดุ
ขึ้นอยู่กับการออกแบบของสายพานลำเลียง ลูกกลิ้งลำเลียงสามารถกำหนดค่าให้เป็นลูกกลิ้งลำเลียงรางมาตรฐาน การจัดวางแบบเรียบ การออกแบบที่เน้นการกระแทก การกำหนดค่าการจัดตำแหน่งตัวเอง หรือโซลูชันรูปตัว V การกำหนดค่าที่ถูกต้องขึ้นอยู่กับความกว้างของสายพาน คุณลักษณะของวัสดุ ความเร็วสายพานลำเลียง เงื่อนไขในการโหลด และข้อกำหนดในการติดตั้ง
สำหรับผู้ผลิตและผู้วางระบบ การเลือกลูกกลิ้งป้อนเข้าที่เหมาะสมจึงไม่ใช่แค่การตัดสินใจซื้อส่วนประกอบเท่านั้น มันส่งผลโดยตรงต่อความเสถียรของสายพานลำเลียง การติดตามสายพาน การใช้พลังงาน ความถี่ในการบำรุงรักษา และอายุการใช้งาน
Roller Idler Roller ทำงานอย่างไร?
ในระหว่างการทำงาน สายพานลำเลียงจะเคลื่อนไปบนชุดลูกกลิ้งหมุน เมื่อมีการโหลดวัสดุจำนวนมากลงบนสายพาน น้ำหนักของวัสดุจะถูกถ่ายโอนผ่านสายพานไปยังชุดลูกกลิ้ง จากนั้นจึงไปยังโครงสายพานลำเลียง
โครงสร้างการบรรทุกที่ออกแบบมาอย่างดีทำหน้าที่หลายอย่างพร้อมกัน:
- รองรับน้ำหนักของสายพานลำเลียงเปล่า
- รองรับน้ำหนักวัสดุที่กำลังขนส่ง
- ช่วยรักษาโปรไฟล์สายพานที่ต้องการ
- ลดการหย่อนของเข็มขัดระหว่างจุดรองรับ
- จำกัดความต้านทานการหมุนระหว่างการลำเลียง
- ช่วยรักษาการขนย้ายวัสดุให้ราบรื่น
- ลดความเครียดที่ไม่จำเป็นบนสายพานลำเลียง
ในสายพานลำเลียงแบบรางทั่วไป ลูกกลิ้งหลายตัวจะถูกวางตำแหน่งเป็นมุมเพื่อสร้างรางน้ำ การกำหนดค่านี้จะเพิ่มความสามารถของสายพานในการกักเก็บวัสดุจำนวนมาก และสามารถปรับปรุงความสามารถในการลำเลียงโดยไม่ต้องใช้ความกว้างของสายพานมากเกินไป
ส่วนประกอบสำคัญคืออะไร?
ความน่าเชื่อถือของลูกกลิ้งเดินเบาของสายพานลำเลียงขึ้นอยู่กับปฏิสัมพันธ์ของส่วนประกอบต่างๆ ไม่ใช่แค่เปลือกลูกกลิ้งเพียงอย่างเดียว ชุดประกอบลูกกลิ้งลำเลียงทั่วไปอาจรวมถึงเพลา ตลับลูกปืน ซีล ฝาปิดปลาย ที่นั่งตลับลูกปืน ท่อลูกกลิ้ง และการหล่อลื่นที่เหมาะสม
| ส่วนประกอบ | ฟังก์ชั่นหลัก | ทำไมมันถึงสำคัญ |
|---|---|---|
| ท่อลูกกลิ้ง | ให้พื้นผิวรองรับการหมุนสำหรับสายพาน | ส่งผลต่อความนุ่มนวลในการวิ่ง ความทนทาน และการสัมผัสกับสายพาน |
| เพลา | ให้การสนับสนุนโครงสร้างสำหรับชุดประกอบแบบหมุน | ต้องทนต่อโหลดการทำงานโดยไม่เสียรูปมากเกินไป |
| แบริ่ง | ช่วยให้ลูกกลิ้งหมุนโดยมีการควบคุมความต้านทาน | ส่งผลโดยตรงต่อคุณภาพการหมุนและอายุการใช้งาน |
| ผนึก | ช่วยป้องกันสารปนเปื้อนเข้าสู่บริเวณลูกปืน | สำคัญสำหรับสภาพแวดล้อมที่เต็มไปด้วยฝุ่น เปียก และมีความต้องการสูง |
| ฝาปิดท้าย | รองรับและปกป้องส่วนประกอบภายใน | มีส่วนช่วยให้การประกอบสมบูรณ์และประสิทธิภาพการปิดผนึก |
| การหล่อลื่น | ลดการเสียดสีและการสึกหรอภายใน | รองรับการทำงานที่ราบรื่นยิ่งขึ้นและความทนทานของตลับลูกปืน |
ด้วยเหตุนี้ การควบคุมคุณภาพจึงควรครอบคลุมถึงวัตถุดิบ ตลับลูกปืน ซีล ความแม่นยำในการผลิต กระบวนการประกอบ และการตรวจสอบขั้นสุดท้าย แทนที่จะมุ่งเน้นไปที่รูปลักษณ์ภายนอกของลูกกลิ้งเท่านั้น
มันมีประโยชน์อะไรบ้าง?
1. การรองรับเข็มขัดที่ดีขึ้น
การรองรับอย่างต่อเนื่องช่วยลดการหย่อนของสายพานมากเกินไป และช่วยรักษาพื้นผิวการลำเลียงที่มั่นคง นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่อสายพานลำเลียงจัดการกับวัสดุเทกองที่มีน้ำหนักมากหรือโหลดอย่างต่อเนื่อง
2. ลดการสึกหรอของสายพาน
การกระจายโหลดวัสดุอย่างสม่ำเสมอจะช่วยลดความเครียดเฉพาะจุดบนสายพาน การหมุนลูกกลิ้งอย่างเหมาะสมยังช่วยลดแรงเสียดทานที่ไม่จำเป็นระหว่างสายพานและระบบรองรับได้อีกด้วย
3. การจัดการวัสดุที่ราบรื่นยิ่งขึ้น
การหมุนคนขี้เกียจที่มั่นคงช่วยให้สายพานเคลื่อนที่ไปตามเส้นทางสายพานลำเลียงได้อย่างสม่ำเสมอ สิ่งนี้สามารถช่วยให้การไหลของวัสดุราบรื่นขึ้นและลดการรบกวนในการปฏิบัติงาน
4. อายุการใช้งานของสายพานลำเลียงอีกต่อไป
เมื่อสายพานได้รับการรองรับอย่างถูกต้องและควบคุมความต้านทานการหมุน ความเครียดทางกลที่ไม่จำเป็นจะลดลง เมื่อเวลาผ่านไป สิ่งนี้อาจทำให้อายุการใช้งานของสายพานนานขึ้นและต้นทุนการเปลี่ยนลดลง
5. ข้อกำหนดการบำรุงรักษาที่ต่ำกว่า
ตลับลูกปืนที่เชื่อถือได้ การปิดผนึกที่มีประสิทธิภาพ การผลิตที่แม่นยำ และวัสดุที่เหมาะสมสามารถลดความถี่ในการเปลี่ยนลูกกลิ้งก่อนกำหนดและการหยุดทำงานของสายพานลำเลียงโดยไม่ได้วางแผนได้
มีประเภทของคนเดินเตาะแตะประเภทใดบ้าง?
ไม่มีโครงร่างลูกกลิ้งแบบเดี่ยวที่เหมาะกับสายพานลำเลียงทุกแบบ รูปแบบสายพานลำเลียงและเงื่อนไขการจัดการวัสดุที่แตกต่างกันจำเป็นต้องมีการเตรียมการรองรับที่แตกต่างกัน
- คนเดินเตาะแตะมาตรฐาน:มักใช้บนด้านที่รับน้ำหนักของสายพานลำเลียงวัสดุเทกองเพื่อสร้างโปรไฟล์รางน้ำ
- คนเดินเตาะแตะแบบแบน:เหมาะสำหรับการใช้งานที่ต้องใช้โปรไฟล์สายพานแบน
- คนเดินเตาะแตะ:ออกแบบมาสำหรับบริเวณที่วัสดุตกลงบนสายพานและจำเป็นต้องดูดซับแรงกระแทกเพิ่มเติม
- คนเดินเตาะแตะปรับแนวได้เอง:ใช้เพื่อช่วยควบคุมการติดตามสายพานและลดการเคลื่อนของสายพาน
- คนเดินเตาะแตะรูปตัว V:ใช้สำหรับการกำหนดค่าสายพานลำเลียงโดยเฉพาะที่ต้องการการรองรับรูปตัว V
เมื่อออกแบบหรืออัพเกรดระบบสายพานลำเลียง ควรเลือกประเภทไอเดลอร์ร่วมกับสายพาน รอก ตัวยึด จุดโหลด และโครงสร้างสายพานลำเลียงโดยรวม แทนที่จะถือเป็นส่วนประกอบที่แยกออกจากกัน
คุณควรเลือกลูกกลิ้งที่ถูกต้องอย่างไร?
การเลือกลูกกลิ้งที่ถูกต้องต้องใช้เวลามากกว่าการจับคู่หมายเลขชิ้นส่วนแค็ตตาล็อก วิศวกรและทีมจัดซื้อควรประเมินสภาพแวดล้อมการทำงานที่สมบูรณ์
- กำหนดความกว้างของสายพาน:โดยทั่วไปแล้ว สายพานที่กว้างกว่านั้นต้องการระบบรองรับที่ใหญ่กว่าและกำหนดค่าอย่างเหมาะสมมากกว่า
- ตรวจสอบความเร็วของสายพาน:ความเร็วที่สูงขึ้นทำให้มีความต้องการความเสถียรในการหมุน ความสมดุล ตลับลูกปืน และการปิดผนึกมากขึ้น
- ประเมินความสามารถในการลำเลียง:การจัดเรียงลูกกลิ้งจะต้องรองรับทั้งน้ำหนักของสายพานและการรับน้ำหนักวัสดุสูงสุด
- พิจารณาลักษณะของวัสดุ:วัสดุที่มีฤทธิ์กัดกร่อน ฝุ่น เปียก เหนียวหรือมีฤทธิ์กัดกร่อนอาจต้องมีการซีลและการเลือกใช้วัสดุที่เฉพาะเจาะจง
- ตรวจสอบเงื่อนไขการติดตั้ง:อุณหภูมิ ความชื้น การสัมผัสฝุ่น การติดตั้งกลางแจ้ง และสภาวะการทำความสะอาดอาจส่งผลต่อการเลือกลูกกลิ้ง
- ยืนยันความเข้ากันได้ของมิติ:ขนาดเพลา เส้นผ่านศูนย์กลางลูกกลิ้ง โครงร่าง และขนาดการติดตั้งต้องตรงกับสายพานลำเลียง
ตัวอย่างเช่น ข้อมูลประสิทธิภาพการทำงานของคนเดินเดินเบาที่เผยแพร่สามารถครอบคลุมความกว้างของสายพานตั้งแต่ประมาณ 500 มม. ถึง 2,400 มม. โดยความสามารถในการลำเลียงจะแตกต่างกันไปตามความกว้างของสายพานและความเร็วของสายพาน นี่แสดงให้เห็นว่าเหตุใดจึงควรยืนยันพารามิเตอร์การทำงานก่อนที่จะสรุปข้อกำหนด
ปัจจัยทางเทคนิคใดที่ส่งผลต่อประสิทธิภาพ?
ความแม่นยำเป็นหนึ่งในข้อพิจารณาที่สำคัญที่สุดในการประเมินลูกกลิ้งสายพานลำเลียงทางอุตสาหกรรม การเบี่ยงเบนหนีศูนย์ในแนวรัศมีที่มากเกินไปอาจเพิ่มการสั่นสะเทือนและความต้านทาน ในขณะที่ประสิทธิภาพตลับลูกปืนหรือการซีลที่ไม่ดีอาจทำให้อายุการใช้งานสั้นลง
| ปัจจัยด้านประสิทธิภาพ | ผลกระทบที่อาจเกิดขึ้น | โฟกัสที่แนะนำ |
|---|---|---|
| รัศมี Runout | สามารถส่งผลต่อการสั่นสะเทือนและความมั่นคงในการเดินของสายพาน | รักษาความถูกต้องแม่นยำในการผลิตที่เหมาะสม |
| คุณภาพแบริ่ง | ส่งผลต่อความต้านทานการหมุนและความทนทาน | ใช้ตลับลูกปืนที่เหมาะสมสำหรับสภาพการทำงาน |
| ประสิทธิภาพการปิดผนึก | ช่วยปกป้องส่วนประกอบภายในจากการปนเปื้อน | จับคู่ซีลกับฝุ่น ความชื้น และการสัมผัสสิ่งแวดล้อม |
| พื้นผิวลูกกลิ้ง | ส่งผลต่อการสัมผัสของสายพานและแรงต้านขณะวิ่ง | รักษาพื้นผิวให้เรียบและตกแต่งอย่างเหมาะสม |
| ความแข็งแรงของเพลา | กำหนดความต้านทานต่อโหลดตามแนวแกนและการทำงาน | เลือกขนาดตามน้ำหนักบรรทุกจริง |
| การหล่อลื่น | ส่งผลต่อการเสียดสีและการสึกหรอของแบริ่ง | ใช้จาระบีที่เหมาะสมและการป้องกันภายในที่มีประสิทธิภาพ |
ตามข้อมูลทางเทคนิคที่มีอยู่ ลูกกลิ้งของ Xin Aneng ใช้แบริ่งพิเศษ จาระบีที่ใช้ลิเธียม และการปิดผนึกภายในและภายนอก ผลิตภัณฑ์ได้รับการระบุไว้สูงสุด 30,000 ชั่วโมงภายใต้สภาวะการทำงานปกติ แม้ว่าอายุการใช้งานจริงจะขึ้นอยู่กับปริมาณงาน ความเร็ว สภาพแวดล้อม การบำรุงรักษา การติดตั้ง และปัจจัยการทำงานอื่นๆ
อายุการใช้งานของสายพานลำเลียงสามารถขยายได้อย่างไร?
แม้แต่ไอเลอร์ที่ผลิตอย่างดีก็ยังต้องมีการติดตั้งและบำรุงรักษาที่เหมาะสม โปรแกรมการบำรุงรักษาเชิงป้องกันสามารถช่วยระบุปัญหาก่อนที่จะพัฒนาไปสู่ความล้มเหลวของสายพานหรือสายพานลำเลียง
- ตรวจสอบลูกกลิ้งอย่างสม่ำเสมอเพื่อดูเสียงหรือการสั่นสะเทือนที่ผิดปกติ
- ตรวจสอบสัญญาณของการยึดหรือการหมุนที่มีความต้านทานสูง
- ตรวจสอบซีลเพื่อดูความเสียหายหรือการปนเปื้อนที่มองเห็นได้
- ตรวจสอบการติดตามสายพานและตรวจสอบการเบี่ยงเบนของสายพานอย่างต่อเนื่อง
- ขจัดวัสดุที่สะสมอยู่รอบๆ ชุดประกอบลูกกลิ้ง
- ตรวจสอบโครงยึดและเพลาว่าหลวมหรือเสียรูปหรือไม่
- เปลี่ยนลูกกลิ้งที่เสียหายทันทีเพื่อป้องกันความเสียหายของสายพานรอง
- เก็บบันทึกการบำรุงรักษาเพื่อระบุรูปแบบความล้มเหลวที่เกิดซ้ำ
การตรวจสอบตามปกติมีความสำคัญอย่างยิ่งในเหมืองแร่ มวลรวม ท่าเรือ การผลิตไฟฟ้า ซีเมนต์ โลหะวิทยา และสภาพแวดล้อมการจัดการวัสดุเทกองอื่นๆ ที่สายพานลำเลียงอาจทำงานเป็นเวลานานภายใต้ภาระหนักมาก
คำถามที่พบบ่อย
จุดประสงค์หลักของลูกกลิ้งคนเดินเตาะแตะคืออะไร?
วัตถุประสงค์หลักคือเพื่อรองรับด้านที่รับน้ำหนักของสายพานลำเลียงและวัสดุที่กำลังขนส่ง ช่วยรักษารูปร่างของสายพาน ลดการหย่อนคล้อย ควบคุมแรงต้านการหมุน และส่งเสริมการขนถ่ายวัสดุที่มั่นคง
อะไรคือความแตกต่างระหว่างคนขี้เกียจแบบถือกับคนขี้เกียจกลับ?
ลูกกลิ้งลำเลียงจะรองรับด้านลำเลียงที่รับน้ำหนักของสายพาน ในขณะที่ลูกกลิ้งกลับจะรองรับด้านกลับที่ว่างเปล่า ขณะที่สายพานเดินทางกลับไปยังพื้นที่บรรทุกของสายพานลำเลียง
Idler แบบบรรทุกแตกต่างจาก Idler แบบกระแทกอย่างไร
ลูกกลิ้งลำเลียงแบบมาตรฐานจะรองรับสายพานและวัสดุระหว่างการลำเลียงเป็นหลัก โดยทั่วไปแล้ว ลูกกลิ้งกระแทกจะอยู่ในตำแหน่งโหลดซึ่งวัสดุที่ตกลงมาจะสร้างแรงกระแทกที่สูงกว่า และจำเป็นต้องมีการป้องกันสายพานเพิ่มเติม
ลูกกลิ้งคนเดินเตาะแตะสามารถบรรทุกได้นานแค่ไหน?
อายุการใช้งานขึ้นอยู่กับน้ำหนักบรรทุก ความเร็ว วัสดุ สภาพแวดล้อม การติดตั้ง การบำรุงรักษา คุณภาพตลับลูกปืน และการปิดผนึก Xin Aneng ระบุเวลาสูงสุด 30,000 ชั่วโมงภายใต้สภาพการทำงานปกติ แต่ควรประเมินประสิทธิภาพจริงตามการใช้งานเฉพาะ
ผู้ซื้อควรให้ข้อมูลอะไรบ้างเมื่อสั่งซื้อ?
โดยปกติผู้ซื้อควรระบุความกว้างของสายพาน ความเร็วของสายพาน ความสามารถในการลำเลียง คุณลักษณะของวัสดุ การจัดเรียงสายพานลำเลียง เส้นผ่านศูนย์กลางลูกกลิ้ง ขนาดเพลา สภาพแวดล้อมในการติดตั้ง และข้อกำหนดทางเทคนิคหรือมิติที่เกี่ยวข้อง การให้ข้อมูลที่ครบถ้วนช่วยให้ผู้ผลิตแนะนำการกำหนดค่าที่เหมาะสมได้
บทสรุป
ลูกกลิ้งลำเลียงอาจเป็นส่วนประกอบที่ค่อนข้างเล็กภายในระบบสายพานลำเลียงที่สมบูรณ์ แต่อิทธิพลของมันต่อการรองรับสายพาน ความเสถียรในการขนถ่ายวัสดุ การสึกหรอ การบำรุงรักษา และประสิทธิภาพการทำงานโดยรวมมีความสำคัญ การผสมผสานที่ลงตัวของโครงสร้างลูกกลิ้ง แบริ่ง ซีล การหล่อลื่น ความแม่นยำของขนาด และการออกแบบเฉพาะการใช้งาน ช่วยให้ผู้ควบคุมสายพานลำเลียงได้รับประสิทธิภาพในระยะยาวที่เชื่อถือได้มากขึ้น
สำหรับโครงการที่ต้องการส่วนประกอบสายพานลำเลียงที่เชื่อถือได้ โซลูชัน Carrying Idler Roller ของ Xin Aneng มอบทางเลือกสำหรับการใช้งานการลำเลียงวัสดุเทกองที่มีความต้องการสูง หากคุณกำลังเลือกลูกกลิ้งสำหรับสายพานลำเลียงใหม่ เปลี่ยนลูกกลิ้งที่มีอยู่ หรือพัฒนาระบบสายพานลำเลียงแบบกำหนดเองติดต่อเราพร้อมความกว้าง ความเร็ว ความจุ และสภาวะการทำงานของสายพานของคุณ เพื่อหารือเกี่ยวกับโซลูชันที่เหมาะสมสำหรับโครงการของคุณ
